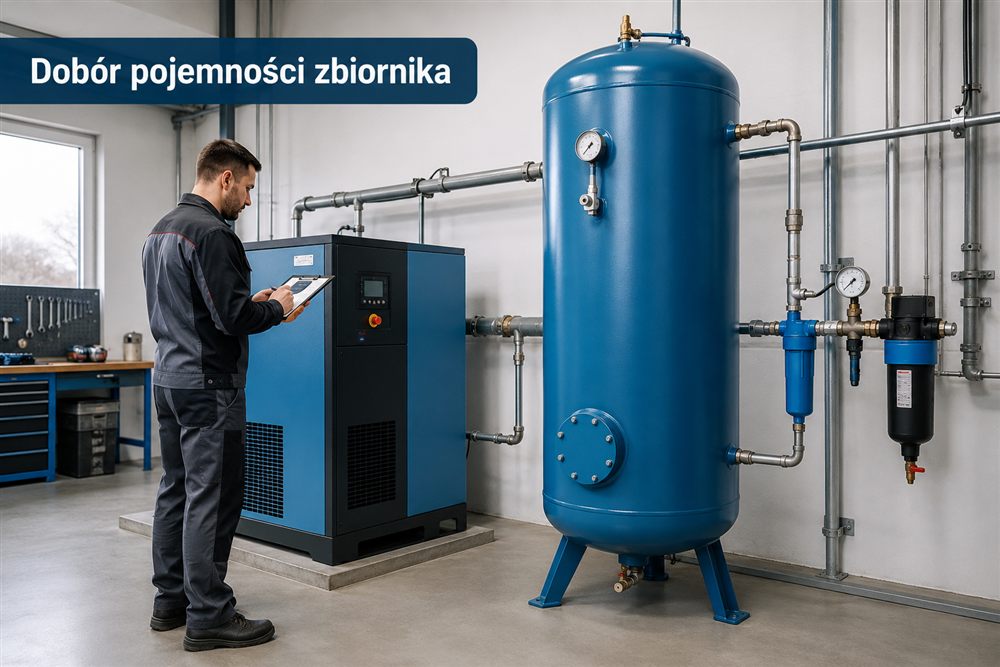

Jak dobrać pojemność zbiornika sprężonego powietrza?

Źle dobrany zbiornik sprężonego powietrza daje o sobie znać szybko. Sprężarka uruchamia się co kilkadziesiąt sekund, ciśnienie na końcu instalacji spada podczas większego poboru, a narzędzia pneumatyczne pracują nierówno. Częstą reakcją jest zakup większego kompresora. To kosztowny ruch i nie zawsze trafiony, ponieważ problemem może być zbyt mała rezerwa powietrza, wąska instalacja albo źle ustawiony zakres ciśnień.

Pojemności zbiornika nie powinno się dobierać wyłącznie do mocy silnika sprężarki. Liczą się przede wszystkim rzeczywiste zużycie powietrza, charakter poboru, dopuszczalny spadek ciśnienia oraz sposób sterowania kompresorem. Zbiornik ma pokrywać krótkie skoki zapotrzebowania i ograniczać częstotliwość przełączania sprężarki. Nie zastąpi jednak wydajności, której w instalacji stale brakuje.

Najpierw ustal zużycie, ciśnienie i charakter poboru

Pierwszy krok to sporządzenie listy odbiorników. Dla każdego urządzenia trzeba sprawdzić:

• zużycie powietrza podane w l/min, m³/min albo Nm³/h,
• wymagane ciśnienie robocze,
• czas pojedynczego cyklu,
• liczbę cykli na minutę lub godzinę,
• możliwość jednoczesnej pracy z innymi odbiornikami.

Nie wolno bezrefleksyjnie sumować wartości katalogowych wszystkich narzędzi. Szlifierka zużywająca 700 l/min może pracować przez kilka minut bez przerwy, natomiast siłownik pobierający chwilowo 300 l/min wykonuje ruch przez dwie sekundy. Z punktu widzenia zbiornika są to dwa zupełnie inne obciążenia.

W warsztacie samochodowym typowe pistolety udarowe pobierają około 120–350 l/min, ale podczas odkręcania zapieczonych śrub pobór jest krótki i intensywny. Szlifierki pneumatyczne oraz piaskarki potrafią wymagać odpowiednio 500–1000 l/min i nawet kilku metrów sześciennych na minutę. Przy takich odbiornikach większy zbiornik złagodzi początkowy spadek ciśnienia, lecz nie zapewni ciągłej pracy, jeśli sprężarka produkuje mniej powietrza, niż urządzenie zużywa.

Trzeba też odróżnić dwa parametry kompresora:

• wydajność teoretyczną, wynikającą z geometrii stopnia sprężającego,
• wydajność efektywną na tłoczeniu, czyli ilość powietrza faktycznie dostarczaną do instalacji.

Do obliczeń należy przyjąć drugą wartość. W małych sprężarkach tłokowych wydajność efektywna bywa o 20–35% niższa od wartości zasysania eksponowanej w materiałach handlowych. Kompresor opisany jako 500 l/min może więc dostarczać do zbiornika około 330–400 l/min, zależnie od ciśnienia i konstrukcji.

Kolejny parametr to minimalne ciśnienie przy odbiorniku. Jeżeli narzędzie wymaga 6,3 bara, nie oznacza to, że presostat można ustawić na 6,3 bara. Trzeba uwzględnić straty na osuszaczu, filtrach, przewodach, szybkozłączach i armaturze. W prawidłowo wykonanej instalacji spadek między sprężarkownią a odbiornikiem zwykle powinien mieścić się w granicach 0,1–0,3 bara. W starych instalacjach z wężami o małej średnicy i zużytymi szybkozłączami strata może przekraczać 1 bar.

Podnoszenie ciśnienia sprężarki nie jest dobrym sposobem naprawiania zbyt wąskich przewodów. Każdy dodatkowy bar zwiększa zużycie energii i nasila przecieki. Najpierw należy zmierzyć ciśnienie bezpośrednio na zbiorniku oraz przy najbardziej oddalonym odbiorniku podczas maksymalnego przepływu. Jeżeli różnica jest duża, zakup większego zbiornika tylko zamaskuje problem.

Pojemność oblicza się dla najtrudniejszego momentu pracy

Najbardziej użyteczne obliczenie dotyczy chwilowego poboru, którego sprężarka nie jest w stanie natychmiast pokryć. Przybliżoną pojemność zbiornika można wyznaczyć ze wzoru:

V = Q × t ÷ Δp

gdzie:

• V – pojemność zbiornika w litrach,
• Q – brakujący strumień powietrza w l/min, odniesiony do warunków atmosferycznych,
• t – czas poboru w minutach,
• Δp – dopuszczalny spadek ciśnienia w barach.

Brakujący strumień to różnica między zużyciem odbiorników a wydajnością sprężarki. Gdy urządzenie pobiera 1200 l/min, a kompresor w tym samym czasie dostarcza 700 l/min, do obliczenia przyjmuje się 500 l/min, a nie pełne 1200 l/min.

Przykład: odbiornik potrzebuje dodatkowych 500 l/min przez 30 sekund. Instalacja może w tym czasie obniżyć ciśnienie z 9 do 7 barów, czyli o 2 bary.

V = 500 × 0,5 ÷ 2 = 125 l

Wynik 125 litrów jest wartością obliczeniową dla idealizowanych warunków. W praktyce należy uwzględnić nierównomierny pobór, starzenie się sprężarki, przecieki oraz rzeczywistą dynamikę zaworów. Rozsądny wybór to najbliższy większy standardowy zbiornik, w tym przypadku 200 litrów. Margines rzędu 20–50% jest uzasadniony. Kupowanie zbiornika pięciokrotnie większego „na zapas” nie zawsze ma sens, ponieważ wydłuża czas napełniania, zajmuje miejsce i zwiększa koszt inwestycji.

Drugi przykład pokazuje ograniczenie tej metody. Piaskarka pobiera 2500 l/min, a kompresor dostarcza 1000 l/min. Brakuje 1500 l/min. Zbiornik 500-litrowy przy dopuszczalnym spadku o 2 bary zapewni orientacyjnie:

t = 500 × 2 ÷ 1500 = 0,67 minuty, czyli około 40 sekund.

Po tym czasie ciśnienie spadnie poniżej założonej wartości. Zbiornik poprawi start procesu, ale nie pozwoli prowadzić ciągłego piaskowania. Tu trzeba zwiększyć wydajność sprężarki, ograniczyć średnicę dyszy albo zmienić organizację pracy.

Jako kontrolę wyniku można zastosować orientacyjną regułę 10–15 litrów pojemności na każdy 1 l/s wydajności sprężarki. Odpowiada to około 600–900 litrów zbiornika na 60 l/s, czyli 3,6 m³/min. Taka proporcja sprawdza się przy dość równym poborze, ale nie zastępuje obliczeń dla pras pneumatycznych, wydmuchów, sorterów, linii pakujących czy innych urządzeń pracujących impulsowo.

W małych instalacjach spotyka się najczęściej następujące zestawienia:

• kompresor 200–300 l/min: zbiornik 50–100 l,
• kompresor 400–700 l/min: zbiornik 200–300 l,
• kompresor 800–1500 l/min: zbiornik 500–1000 l,
• instalacje powyżej 2 m³/min: zwykle 1000 l lub więcej, po analizie profilu poboru.

Są to zakresy orientacyjne, a nie gotowa tabela do zamawiania urządzeń. Kompresor śrubowy pracujący stabilnie na potrzeby jednej maszyny może wymagać mniejszego bufora niż sprężarka obsługująca kilkanaście gwałtownie przełączających się siłowników.

Za mały zbiornik powoduje częste przejścia między obciążeniem a biegiem jałowym, skoki ciśnienia i szybsze zużycie styczników, zaworów oraz silnika. Problem jest szczególnie dotkliwy w sprężarkach tłokowych, które nie powinny uruchamiać się co kilkanaście sekund. Za duży zbiornik też ma niedogodności: długo się napełnia, wymaga więcej miejsca, gromadzi więcej kondensatu i zwiększa ilość energii zmagazynowanej pod ciśnieniem.

Lokalizacja, ciśnienie dopuszczalne i formalności są równie ważne jak litry

Zbiornik musi mieć dopuszczalne ciśnienie PS wyższe od maksymalnego ciśnienia osiąganego przez sprężarkę. Jeżeli kompresor pracuje w zakresie 8–10 barów, zbiornik o dopuszczalnym ciśnieniu 10 barów pozostawia minimalny margines i wymaga szczególnie uważnego sprawdzenia nastaw oraz zaworu bezpieczeństwa. W praktyce często stosuje się zbiorniki 11- lub 12,5-barowe, ale ostateczna wartość musi wynikać z dokumentacji całego układu.

Nie należy mylić ciśnienia roboczego z ciśnieniem próby ani zakładać, że zawór bezpieczeństwa pozwala eksploatować zbiornik powyżej wartości z tabliczki znamionowej. Najniższe dopuszczalne ciśnienie elementu instalacji ogranicza cały układ.

Znaczenie ma również miejsce montażu:

• zbiornik mokry, ustawiony przed osuszaczem, przejmuje gorące powietrze ze sprężarki, tłumi pulsacje i ułatwia wytrącanie kondensatu;
• zbiornik suchy, zamontowany za osuszaczem i filtrami, magazynuje już uzdatnione powietrze i pomaga pokrywać skoki poboru;
• zbiornik lokalny, umieszczony blisko odbiornika, jest dobrym rozwiązaniem przy krótkim, gwałtownym poborze na końcu długiej instalacji.

W rozbudowanych zakładach jeden duży zbiornik przy sprężarce nie zawsze działa najlepiej. Jeżeli prasa pneumatyczna znajduje się 150 metrów od sprężarkowni, lokalny zbiornik 200–500 l może ograniczyć chwilowy spadek ciśnienia skuteczniej niż powiększenie zbiornika głównego. Warunek: rurociąg musi być w stanie uzupełnić lokalny zapas przed następnym cyklem.

Zbiornik powinien mieć sprawny spust kondensatu. Ręczne zawory są tanie, ale w praktyce bywają otwierane dopiero wtedy, gdy w zbiorniku zaczyna chlupać woda. Automatyczny spust bezstratny kosztuje więcej, jednak nie wypuszcza regularnie sprężonego powietrza jak prosty spust czasowy. Przy wilgotnym powietrzu i intensywnej pracy zaniedbanie odwadniania przyspiesza korozję od środka, której użytkownik długo nie widzi.

Przed zakupem trzeba sprawdzić:

• tabliczkę znamionową i numer fabryczny,
• deklarację zgodności oraz oznakowanie wymagane dla urządzenia,
• dopuszczalne ciśnienie i temperaturę pracy,
• dokumentację zaworu bezpieczeństwa,
• liczbę oraz średnice przyłączy,
• sposób kontroli wnętrza zbiornika,
• możliwość bezpiecznego odprowadzenia kondensatu,
• wymagania dotyczące dozoru technicznego.

W Polsce obowiązek zgłoszenia zależy między innymi od rodzaju urządzenia, jego pojemności i dopuszczalnego ciśnienia. Dla samodzielnej instalacji zbiornikowej istotny jest iloczyn ciśnienia dopuszczalnego i pojemności. Zbiornik 500 l o ciśnieniu 10 barów osiąga wartość 5000 bar·l, dlatego nie można traktować go jak prostego wyposażenia niewymagającego formalności.

Inne progi mogą dotyczyć zbiorników stanowiących część agregatu sprężarkowego. Przed uruchomieniem należy więc ustalić klasyfikację konkretnego urządzenia z dokumentacji producenta i sprawdzić obowiązki wobec właściwej jednostki dozoru technicznego. Kupno używanego zbiornika bez czytelnej tabliczki, dokumentacji i historii badań jest ryzykowne. Niska cena szybko przestaje być okazją, gdy urządzenia nie da się legalnie dopuścić do eksploatacji.

Koszt nowego zbiornika zależy od pojemności, ciśnienia, wyposażenia i zabezpieczenia antykorozyjnego. Orientacyjnie proste zbiorniki 200–300 l kosztują zwykle około 1500–3500 zł netto, modele 500 l około 2500–5000 zł netto, a zbiorniki 1000 l najczęściej 4500–9000 zł netto. Wersje ocynkowane, przeznaczone do wyższego ciśnienia lub dostarczane z kompletną armaturą mogą kosztować wyraźnie więcej. Do budżetu trzeba doliczyć montaż, zawory, manometr, odprowadzenie kondensatu, przyłącza oraz ewentualne czynności związane z dozorem.

Dodatkowe informacje na: walterpolska.pl.

FAQ: najczęstsze pytania o zbiorniki sprężonego powietrza

Czy większy zbiornik zmniejszy zużycie energii?
Może ograniczyć częste przełączanie sprężarki i straty związane z pracą jałową, ale sam nie obniży zapotrzebowania odbiorników. Jeżeli instalacja jest nieszczelna albo sprężarka pracuje przy zbyt wysokim ciśnieniu, większy zbiornik nie usunie głównej przyczyny strat.

Czy zbiornik 100 l wystarczy do klucza pneumatycznego?
Do krótkiej pracy zwykle tak, pod warunkiem że sprężarka ma odpowiednią wydajność efektywną. Przy seryjnej obsłudze kilku stanowisk albo jednoczesnej pracy innych narzędzi 100 l szybko okaże się zbyt małe.

Czy można połączyć dwa mniejsze zbiorniki?
Tak. Zbiorniki połączone przewodem o odpowiedniej średnicy działają jak większa wspólna pojemność. Każdy musi jednak mieć właściwe dopuszczenie, możliwość odwadniania i armaturę zgodną z projektem instalacji. Cienki wąż łączący zbiorniki ograniczy przepływ i zepsuje efekt.

Czy zbiornik pionowy działa lepiej niż poziomy?
Przy tej samej pojemności i ciśnieniu zdolność magazynowania powietrza jest taka sama. Zbiornik pionowy zajmuje mniej powierzchni podłogi i zwykle łatwiej go odwadniać. Poziomy bywa prostszy do ustawienia pod kompresorem lub w pomieszczeniu o małej wysokości.

Czy zbiornik może zastąpić większą sprężarkę?
Tylko przy krótkotrwałych skokach poboru. Jeżeli średnie zużycie powietrza przez kilka minut jest wyższe od wydajności sprężarki, ciśnienie będzie stale spadać niezależnie od pojemności zbiornika.

Jak często usuwać kondensat?
Ręczny spust należy kontrolować co najmniej codziennie przy regularnej pracy, a w wilgotnych warunkach nawet kilka razy podczas zmiany. Lepszym rozwiązaniem jest automatyczny spust bezstratny, którego działanie również trzeba okresowo sprawdzać.

Czy używany zbiornik jest bezpiecznym zakupem?
Tylko wtedy, gdy ma czytelną tabliczkę znamionową, kompletną dokumentację, znaną historię eksploatacji i stan pozwalający na dalsze użytkowanie. Korozja wewnętrzna może być niewidoczna z zewnątrz. Zbiornika po nieudokumentowanych naprawach spawalniczych nie należy podłączać do instalacji.

Dobór zacznij od pomiaru rzeczywistego przepływu i ciśnienia podczas największego poboru, a nie od przeglądania katalogu zbiorników. Najpierw sprawdź, czy spadek ciśnienia wynika z chwilowego deficytu powietrza, czy z za małych przewodów, filtrów i szybkozłączy. Dopiero potem oblicz potrzebny zapas dla konkretnego czasu pracy i zakresu ciśnień. Najdroższym błędem jest zakup dużego zbiornika do instalacji, w której sprężarka stale produkuje mniej powietrza, niż zużywają odbiorniki.
