Jak wykonać podświetlenie halo w literach przestrzennych

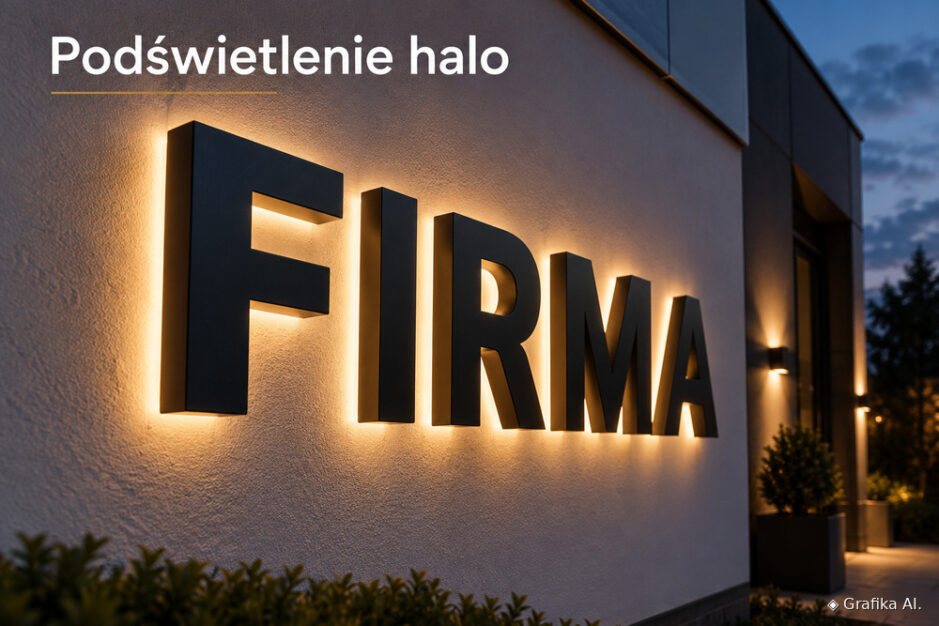

Podświetlenie halo w literach przestrzennych powstaje za literą, a nie na jej froncie. Moduły LED kierują światło w stronę ściany, od której się ono odbija, tworząc charakterystyczną poświatę wokół konturów znaku. Lico pozostaje nieprzezroczyste. To zasadnicza różnica względem liter z podświetleniem frontowym, w których świeci przede wszystkim przednia powierzchnia.

Uzyskanie równego halo wymaga dopasowania konstrukcji litery, optyki LED, odległości od ściany i właściwości samej elewacji. Nawet mocne moduły nie uratują źle zaprojektowanego układu. Zamiast świetlnej obwódki pojawią się jasne punkty, ciemne przerwy albo plamy na tynku. Dlatego przed produkcją całego napisu trzeba sprawdzić działanie przynajmniej jednej litery w rzeczywistych warunkach montażu.

Jak przygotować korpus litery do podświetlenia halo?

Podstawą jest nieprzezroczyste lico i odpowiednio skonstruowany tył litery. W klasycznych literach typu reverse-lit stosuje się najczęściej korpusy z aluminium lub stali nierdzewnej. Front oraz boki nie przepuszczają światła, dzięki czemu widoczna pozostaje bryła znaku, a świetlna obwódka powstaje za nim.

Aluminium malowane proszkowo sprawdza się przy większości szyldów zewnętrznych ze względu na stosunkowo niewielką masę, odporność na korozję i możliwość uzyskania praktycznie dowolnego koloru. Stal nierdzewna ma sens, gdy projekt przewiduje metaliczne, szczotkowane lub polerowane wykończenie. Jest jednak cięższa, co trzeba uwzględnić przy mocowaniu do elewacji.

Najważniejszy szczegół znajduje się z tyłu. Nie każdy system halo ma identyczną konstrukcję tylnej ścianki. Stosuje się między innymi dwa rozwiązania:

• Światło kierowane bezpośrednio ku ścianie – moduły montuje się w korpusie tak, aby oświetlały przestrzeń za literą. Układ może dawać intensywną poświatę, ale przy niewielkiej odległości od podłoża łatwiej ujawniają się pojedyncze punkty LED.
• Światło najpierw rozpraszane wewnątrz litery – moduły mogą być mocowane do przezroczystego tyłu z poliwęglanu lub PMMA i skierowane do wnętrza korpusu. Odbite światło przechodzi następnie przez tylną płytę. Takie rozwiązanie wykorzystuje między innymi system Tetra LT firmy Current.

Tył może być przezroczysty lub wyposażony w warstwę dyfuzyjną, zależnie od konstrukcji. Dyfuzor ogranicza widoczność pojedynczych punktów świetlnych, ale jednocześnie zmniejsza ilość światła docierającego do ściany. Nie należy więc zakładać, że mleczna płyta zawsze będzie lepsza od przezroczystej.

Przykład projektowy: napis z literami o wysokości 40 cm, wykonanymi z czarnego aluminium i montowanymi na jasnej, gładkiej ścianie recepcji. Można sprawdzić wariant z przezroczystym tyłem poliwęglanowym oraz wariant z dodatkową warstwą rozpraszającą. Jeśli pierwszy daje widoczne punkty światła, a drugi równą poświatę bez nadmiernego osłabienia jasności, dyfuzor jest uzasadniony. Jeżeli oba wyglądają podobnie, dodatkowa warstwa tylko komplikuje konstrukcję.

Nie trzeba natomiast stosować droższej konstrukcji metalowej w każdym wnętrzu. Przy niewielkich literach dekoracyjnych można rozważyć tworzywa sztuczne, pod warunkiem że zapewniają właściwą sztywność, nie przepuszczają światła przez niepożądane powierzchnie i pozwalają bezpiecznie zamocować moduły. Pełna litera wycięta ze styroduru nie jest jednak automatycznie gotowym korpusem do halo – wymaga zaprojektowania miejsca na źródła światła, przewody i odpowiedniego odprowadzenia ciepła.

Jak dobrać dystans od ściany, moduły LED i zasilacz?

Odległość między literą a ścianą wpływa na szerokość, intensywność i równomierność poświaty. Im bliżej podłoża znajduje się źródło światła, tym łatwiej uzyskać wąską, wyraźną obwódkę, ale rośnie ryzyko punktowych rozjaśnień. Większe odsunięcie sprzyja rozproszeniu światła na większej powierzchni, jednak efekt może stać się słabszy i mniej czytelny.

Nie istnieje jeden prawidłowy dystans dla wszystkich liter. Znaczenie mają głębokość korpusu, szerokość kresek fontu, kierunek świecenia modułów, ich optyka oraz kolor i faktura podłoża.

Przykład projektowy: dla litery „R” o wysokości 45 cm można przygotować pełnowymiarową próbkę i sprawdzić odsunięcia 25, 40 oraz 60 mm od docelowej ściany. To wartości testowe, nie gotowa specyfikacja montażowa. Po zmroku należy porównać szerokość halo, jasność wokół zaokrągleń i zachowanie światła przy wąskich fragmentach litery. Dopiero wybrany wariant stanowi podstawę do wykonania dystansów dla całego napisu.

Próby nie warto przeprowadzać na przypadkowej białej płycie, jeżeli reklama ma wisieć na grafitowym klinkierze. Jasna, matowa i równa powierzchnia zwykle odbija światło bardziej przewidywalnie, natomiast ciemna cegła pochłania większą jego część, a spoiny i nierówności zakłócają kształt poświaty. Zwiększanie liczby LED-ów nie wyrówna mechanicznej faktury ściany. W takich warunkach lepszym rozwiązaniem może być jednolity panel montażowy albo rezygnacja z halo na rzecz podświetlenia frontowego.

Kolejny krok to dobór modułów. Należy uwzględnić przede wszystkim:

• Napięcie pracy – w reklamach stosuje się systemy niskonapięciowe, między innymi 12 V DC i 24 V DC. Zasilacz musi odpowiadać wymaganiom konkretnego modułu.
• Kąt świecenia i optykę – szeroki rozsył światła ułatwia ograniczenie jasnych punktów, ale nie zastępuje prawidłowego rozmieszczenia modułów.
• Temperaturę barwową – przykładowo 3000 K daje ciepłą biel, odpowiednią do wielu wnętrz hotelowych i gastronomicznych, natomiast 4000 K zapewnia bardziej neutralny odbiór.
• Szerokość kresek i głębokość korpusu – wąskie elementy liter mogą wymagać mniejszych modułów. Zbyt duże źródła światła trudno rozmieścić bez kolizji z konstrukcją.
• Warunki pracy – zakres temperatur, dopuszczalną wilgotność, sposób mocowania oraz ograniczenia liczby modułów w obwodzie określa dokumentacja producenta.

Rozstaw LED-ów trzeba wyznaczyć z wytycznych gęstości montażowej dla danego produktu i zweryfikować próbą świetlną. Montowanie ich gęściej niż potrzeba zwiększa pobór energii, temperaturę pracy i koszt, a niekoniecznie poprawia efekt. Zbyt duże odstępy powodują z kolei przerwy w poświacie.

Przykład projektowy doboru zasilania: moduły Current Tetra LT z serii GELTM pracują przy napięciu 24 V DC, a ich moc znamionowa wynosi 0,72 W na moduł. Dla napisu wykorzystującego 24 takie moduły łączne obciążenie wyniesie:

24 × 0,72 W = 17,28 W.

W tabeli producenta zasilacz GEPS24-25-EU o mocy 25 W dopuszcza maksymalnie 31 modułów tej serii w określonych warunkach odniesienia przy temperaturze 25°C. Układ z 24 modułami mieści się w tym limicie. Nie oznacza to jednak, że identyczny dobór będzie poprawny dla innej serii LED, dłuższych przewodów lub zasilacza pracującego w nagrzanej obudowie.

Projektant instalacji musi dodatkowo sprawdzić spadki napięcia, długości przewodów, obciążenie poszczególnych obwodów i warunki chłodzenia zasilacza. Jeśli litery na końcu napisu świecą słabiej, przyczyną może być niewłaściwie zaprojektowane zasilanie, a nie za mała liczba diod. Sam zakup mocniejszego zasilacza nie rozwiąże takiego problemu.

Obliczenie zapotrzebowania na moc pomaga przygotować projekt, lecz nie jest instrukcją wykonania instalacji elektrycznej. Dobór zabezpieczeń, prowadzenie obwodów i podłączenie zasilania sieciowego należy powierzyć wykwalifikowanemu elektrykowi.

Jak zamontować litery halo, zabezpieczyć instalację i sprawdzić efekt?

Dobrze przygotowany korpus może stracić cały efekt po nieprawidłowym zamontowaniu. Widoczne przewody, przypadkowe odstępy od ściany i niestabilne mocowania sprawiają, że nawet starannie rozmieszczone LED-y dają nierówną poświatę.

Dlatego zamawiając litery blokowe z podświetleniem halo, trzeba ustalić z wykonawcą nie tylko wysokość znaków i kolor korpusu, ale również konstrukcję tyłu, sposób mocowania, odsunięcie od ściany, trasę przewodów oraz dostęp serwisowy.

Przykład projektowy: napis z literami o wysokości 60 cm ma zostać zamontowany na elewacji ocieplonej styropianem o grubości 150 mm. Nie wystarczy przykręcić dystansów do samej warstwy ocieplenia. Mocowanie musi przenosić obciążenia na odpowiednią konstrukcję nośną budynku, z uwzględnieniem masy liter, obciążenia wiatrem i systemu ocieplenia. Rodzaj kotew oraz elementów dystansowych ustala się po rozpoznaniu podłoża.

Przewody niskonapięciowe należy prowadzić w sposób osłonięty i uporządkowany, z zabezpieczeniem przejść przez metalowe krawędzie. Nie mogą zwisać za literami, ponieważ mogą rzucać cienie na podświetloną ścianę. Zasilacz najlepiej lokalizować w miejscu dostępnym do przeglądu i wymiany, z odpowiednią ochroną środowiskową i warunkami odprowadzania ciepła.

Szczególnie niewdzięcznym problemem jest wilgoć gromadząca się w korpusie lub przy połączeniach przewodów. Do wnętrza liter mogą przedostawać się opady, a przy zmianach temperatury pojawia się kondensacja pary wodnej. Dlatego trzeba uwzględnić uszczelnienie przepustów, właściwe materiały do połączeń i przewidziane przez konstrukcję odprowadzanie wody. Bezmyślne zalanie wszystkich szczelin silikonem może zatrzymać wilgoć wewnątrz zamiast usunąć problem.

Nie ma jednej wymaganej klasy IP dla każdej litery halo. Należy dobrać ochronę modułów, połączeń i zasilacza do miejsca montażu oraz wymagań producenta. Inne warunki panują w suchej recepcji, a inne na nieosłoniętej elewacji narażonej na deszcz i śnieg. Sam wysoki stopień IP modułu LED nie zabezpieczy źle wykonanych połączeń ani nieszczelnych przejść przez ścianę.

Równie istotny jest serwis. Moduły trzeba mocować do czystej, odtłuszczonej i suchej powierzchni, a tam, gdzie przewiduje to producent, stosować dodatkowe mocowanie mechaniczne. Z czasem najszybciej irytują nie same diody, lecz drobne usterki: odklejony moduł, zawilgocone połączenie albo zasilacz ukryty tak głęboko, że do jego wymiany trzeba demontować połowę napisu.

Ostatnim etapem powinien być odbiór nocny, wykonany po zamontowaniu liter na docelowej powierzchni. Kontrola w świetle dziennym nie wystarcza. Przy włączonym oświetleniu trzeba sprawdzić:

• czy halo ma zbliżoną szerokość i jasność wokół poszczególnych liter;
• czy w narożnikach i zaokrągleniach nie pojawiają się pojedyncze jasne punkty;
• czy dystanse, przewody i elementy mocujące nie tworzą widocznych cieni;
• czy napis pozostaje czytelny z rzeczywistej odległości obserwacji, a nie wyłącznie z bliska;
• czy po pracy układu nie występuje migotanie, nierównomierne przygasanie lub nadmierne nagrzewanie dostępnych elementów.

Przy szyldzie sklepowym test należy wykonać zarówno z chodnika, jak i z kierunku, z którego reklamę widzą przejeżdżający kierowcy. Jasność, która wygląda dobrze z odległości dwóch metrów, nie zawsze daje czytelny znak z przeciwnej strony ulicy.

Jeżeli po odbiorze nocnym pojawiają się plamy lub przerwy w poświacie, należy najpierw sprawdzić dystans, kierunek świecenia i rozmieszczenie LED-ów. Zwiększanie mocy jest dopiero kolejną opcją, ponieważ może jedynie uwydatnić istniejące nierówności.

FAQ – najczęstsze pytania o podświetlenie halo

Czy przy podświetleniu halo świeci również front litery?
Nie w klasycznej konstrukcji reverse-lit. Front jest nieprzezroczysty, a światło tworzy obwódkę na powierzchni za literą. Podświetlenie frontu i tyłu jednocześnie to odrębne rozwiązanie konstrukcyjne.

Czy każda litera halo musi mieć mleczny tył?
Nie. Stosuje się przezroczysty poliwęglan, PMMA oraz rozwiązania z warstwą rozpraszającą. Wybór zależy od układu LED, optyki i wymaganej równomierności poświaty.

Czy większy dystans od ściany zawsze daje lepszy efekt?
Nie. Zwiększenie dystansu zwykle poszerza obszar oświetlenia, ale może zmniejszyć jego intensywność. Prawidłowe odsunięcie należy ustalić na podstawie próby pełnowymiarowej litery.

Czy halo będzie dobrze wyglądać na ciemnej cegle?
Efekt jest możliwy, ale ciemne podłoże osłabia odbite światło, a spoiny i nierówności mogą tworzyć widoczne zakłócenia. Jeśli potrzebna jest regularna, jednolita poświata, lepiej rozważyć gładki panel montażowy.

Co trzeba sprawdzić przed zamówieniem całego napisu?
Najpierw oceń kolor, fakturę i nośność ściany, następnie wykonaj próbę jednej pełnowymiarowej litery z wybranymi modułami LED i porównaj co najmniej dwa dystanse montażowe po zmroku. Dopiero po zaakceptowaniu efektu zatwierdź konstrukcję całego napisu i zleć fachowcowi ostateczny projekt instalacji elektrycznej. To najprostszy sposób, żeby nie poprawiać kosztownej reklamy już po zamontowaniu na elewacji.
